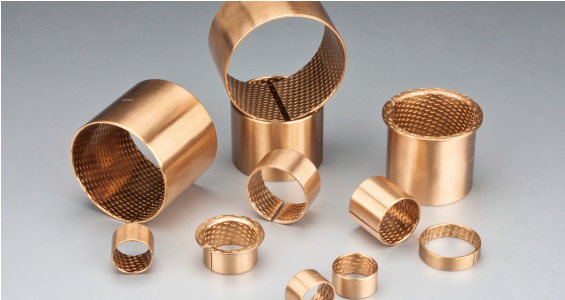

FB090 系列青铜卷制轴承
结构特性及用途
FB090青铜卷制轴承，以锡青铜合金CuSn8为材料，表面轧制菱形油穴，起储存油脂作用，它具有良好的疲劳强度和承载能力、耐腐蚀、抗磨损。广泛运用于农业机械、建筑机械、工程机械等高载低速场合。

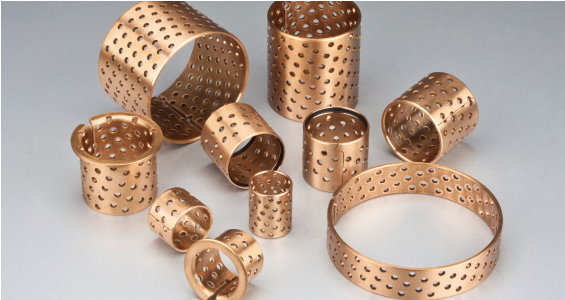

FB092 系列青铜卷制轴承
结构特性及用途
FB092青铜卷制轴承，以锡青铜合金CuSn8为材料，工作表面按一定角度、密度均匀排布着润滑通孔，在启动时容易形成油膜，从而降低启动摩擦系数。它具有良好的疲劳强度的承载能力、耐腐蚀、抗磨损。该系列产品广泛运用于农业机械、建筑机械、工程机械等高载低速场合。
|
标准直径 Standard Dia. |
衬套外径尺寸 O.D.Size |
相配座孔 Housing Bore |
衬套内径尺寸 I.D.Size |
相配轴径 Matching Shaft Diameter |
|---|---|---|---|---|
|
10~18 |
+0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
|
18~30 |
+0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
|
30~50 |
+0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
|
50~80 |
+0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
|
80~120 |
+0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
|
120~180 |
+0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
|
180~250 |
+0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
|
250~315 |
+0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
JYB090 青铜卷制轴承，表面轧制菱形，起储存油脂作用，它具有良好的疲劳强度和承载能力、耐腐蚀、抗磨损。实际运用中根据使用工况的不同，基体可以采用不同牌号的合金，表面可以加工成其他形式的油孔和油槽。由此衍生出JYB090、JYB091、JYB092、JYB094、JYB09G各系列产品，其材料结构和技术参数汇总表如下：
|
有关数据 Data |
代号Grade |
JYB090 |
JYB091 |
JYB092 |
JYB094 |
JYB09G |
|
|
材料名称 Material |
CuSn8P (Qsn8-0.3) |
CuZn31Si (H68) |
CuSn8P (Qsn8-0.3) |
CuSn8P (Qsn8-0.3) |
CuSn8P+石墨 (Qsn8-0.3+graphite) |
||
|
除了目录中显示的标准产品外，还可以提供非标产品或根据客户要求订购。 |
|
|
|
|
| ||
|
主要运用领域 Typicai applicaton |
产品适用于起重机械、建筑机械、采矿机械，农业机械，森林机械等。 |
产品运用于建筑机械、汽车制动系统机床工业等。 |
产品广泛运用于农业机械、建筑机械、工程机械等。 |
它具有防止油脂倒漏，延长润滑时间，防止灰尘、沙等物质的渗透等优点。产品广泛运用于农业机械、建筑机械、工程机械等。 |
它具有很低的摩擦系数，较好的耐磨性等优点，能在无油或少油的条件下工作。产品广泛应用于启动马达起升机，工程机械，汽车，卡车，拖拉机等。 |
||
|
密度 g/cm3 |
8.8 |
8.4 |
8.8 |
8.8 |
8.8 |
||
|
最大动载 N/mm2 |
100 |
90 |
120 |
120 |
100 |
||
|
最高线速度(脂润滑) m/s |
2 |
1.5 |
2.5 |
2.5 |
2.5 |
||
|
最高PV值(脂润滑) N/mm2·m/s |
2.8 |
1.65 |
2.8 |
2.8 |
2.8 |
||
|
抗拉强度 N/mm2 |
>460 |
>440 |
>460 |
>460 |
>460 |
||
|
屈服强度 N/mm2 |
>280 |
>230 |
>280 |
>280 |
>280 |
||
|
硬度 HB |
90~150 |
80~120 |
90~150 |
90~150 |
90~150 |
||
|
相配轴 |
硬度 HRC |
≥50 |
≥50 |
≥50 |
≥50 |
≥50 |
|
|
粗糙度 |
0.4~1.0 |
0.4~1.0 |
0.4~1.0 |
0.4~1.0 |
0.4~1.0 |
||
|
适用温度 ℃ |
-40~150 |
-40~150 |
-40~150 |
-40~125 |
-40~150 |
||
|
摩擦系数 |
0.06~0.15 |
0.06~0.15 |
0.06~0.15 |
0.06~0.15 |
0.03~0.1 |
||
|
导热系数 W/m·K |
58 |
71 |
58 |
58 |
58 |
||
|
线膨胀系数（轴向） |
18.5×10-6/K |
19.2×10-6/K |
18.5×10-6/K |
18.5×10-6/K |
18.5×10-6/K |
||
